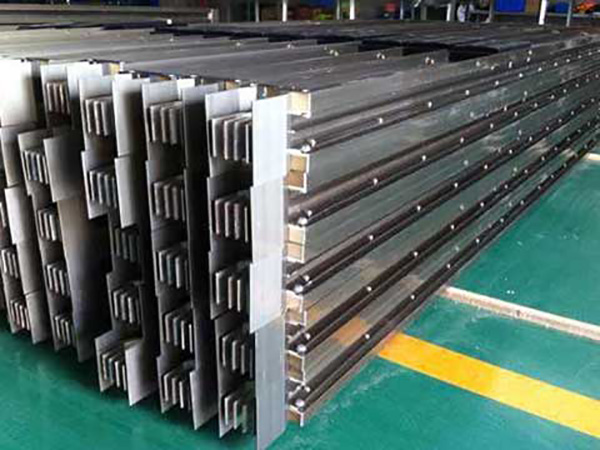

母線槽是一種效率高、安全的電力傳輸設備，由導電排、絕緣材料和金屬外殼組成，廣泛應用于工業、商業、建筑等領域，如果選擇不同規格的母線槽需綜合考慮電力需求、安裝環境、安全標準等多維度因素，以下是云南友通電氣給大家整理的選型的關鍵要點和方法：
一、明確電力傳輸核心參數
1. 額定電流與功率
如何計算？
根據負載設備總功率（kW）和電壓（U，如380V），通過公式 \( I = \frac{P}{\sqrt{3} \times U \times \cos\varphi} \)（\(\cos\varphi\)為功率因數，一般取0.8~0.9）計算額定電流（A）。
選型原則
預留20%~30%裕量，避免滿負荷運行導致過熱（如負載電流150A，可選200A規格）。
大功率場景（如工業廠房、高層建筑）需選用大電流母線槽（如800A、1600A甚至更高）。
2. 額定電壓與頻率
國內常用額定電壓為400V（低壓）、10kV（中壓），需匹配電網電壓；頻率默認50Hz，特殊場景（如變頻設備）需確認兼容性。
二、考慮安裝環境與防護需求
1. 環境溫度與散熱條件
高溫環境（如鍋爐房、冶金車間）需選擇耐高溫絕緣材料（如陶瓷化硅橡膠、云母帶）和加強型散熱結構（如密集型母線槽的銅排緊密接觸設計，或空氣型的間隔式散熱孔）。
封閉或通風不良場景，優先選密集型母線槽（散熱效率比空氣型高30%~50%）。
2. 防護等級（IP等級）
潮濕、粉塵多的環境（如地下室、戶外）：需選IP54及以上等級（防噴水、防塵）；
有防爆要求的場所（如化工車間）：必須選用防爆型母線槽（如IP68等級，且通過防爆認證）。
3. 安裝方式與空間限制
垂直敷設（如高層建筑豎井）：需選帶抗震支架的密集型母線槽，防止因自重或震動導致接口松動；
水平敷設且空間狹窄：優先選緊湊型母線槽（寬度較窄，如1000A密集型母線槽寬度約150mm），或定制非標尺寸。
三、關注產品結構與技術特性
1. 母線槽類型選擇
| 類型 | 適用場景 | 優缺點 |
|----------------|-------------------------------------------|-------------------------------------------|
| 空氣型 | 對散熱要求不高、成本敏感的場景（如普通廠房） | 成本低、維護方便，但散熱效率低，體積較大 |
| 密集型 | 大電流、高散熱需求場景（如高層建筑、數據中心） | 散熱好、體積小、載流能力強，但成本較高 |
| 耐火型 | 消防應急線路（如消防控制室、疏散通道） | 采用耐火材料，可在火災中維持供電≥180分鐘 |
2. 導體材質與截面積
銅排 vs 鋁排：
銅排導電率高（電阻低）、溫升低，適合大電流場景（如≥630A）；
鋁排成本低但電阻高，僅適用于小電流、非關鍵線路（如≤400A）。
截面積計算：根據電流和溫升限值（如國標規定銅排溫升≤60K），通過電纜載流量表或廠家提供的溫升-電流曲線選擇截面積。
3. 絕緣材料可靠性
優先選交聯聚乙烯（XLPE）、硅橡膠等耐老化材料，避免使用普通塑料（易開裂、漏電）；
濕熱地區需選防潮型絕緣材料（如環氧樹脂澆筑）。
四、匹配行業標準與安全規范
1. 認證與合規性
國內需通過CCC認證，高壓母線槽需符合GB 7251.2標準；
出口場景需符合IEC 60439-2（國際）、UL 857（北美）等標準。
2. 短路耐受能力
根據系統短路電流（需供電部門提供數據），選擇能承受短時耐受電流（如50kA/1s）的母線槽，避免故障時燒毀。
五、其他關鍵因素
1. 擴展性與后期維護
需預留插接箱接口，方便未來新增負載（如車間新增設備）；
選擇模塊化設計的母線槽（如分段式結構），便于局部檢修時不影響整體供電。
2. 成本與性價比
初期成本：空氣型＜密集型＜耐火型；
長期成本：優先考慮能耗低（銅排損耗?。?、維護成本低（如免維護的密集型）的產品。
選型流程總結
1. 測算負載電流 → 2. 確定安裝環境與防護等級 → 3. 選擇類型（空氣/密集/耐火） → 4. 匹配導體材質與截面積 → 5. 核對認證與短路耐受參數 → 6. 考慮擴展性與成本。
